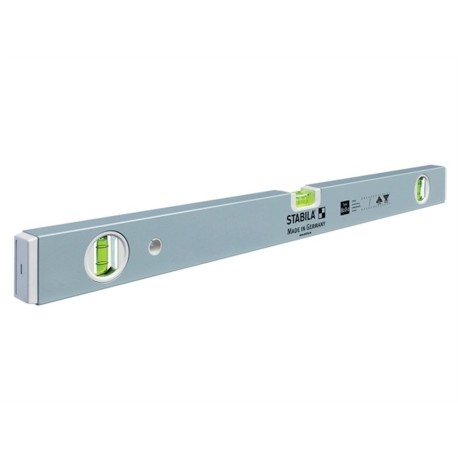

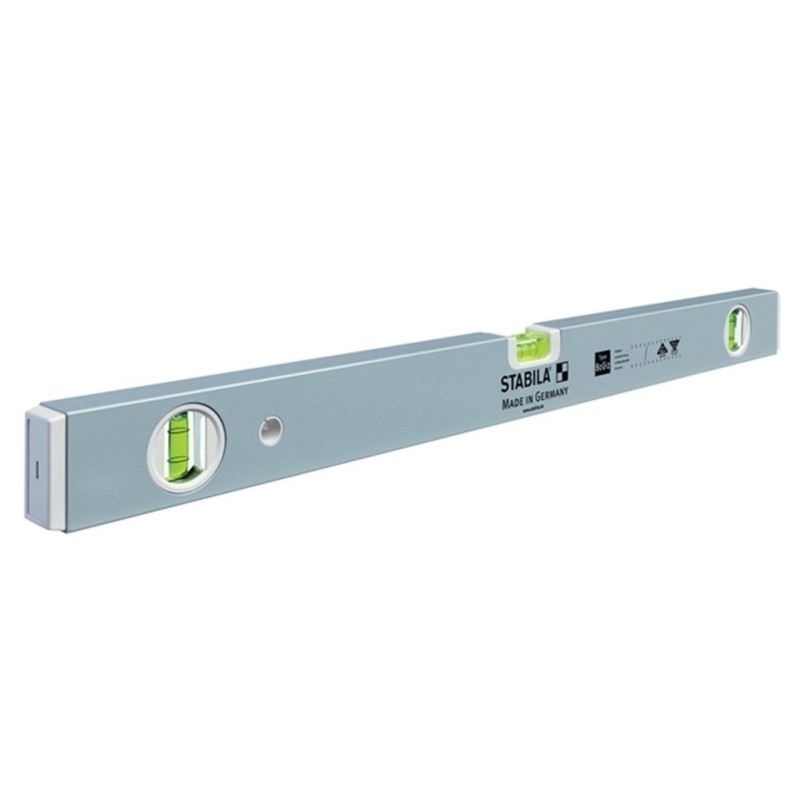

- Klasická vodováha s hladkými bočními stěnami, eloxovaná s povrchovou úpravou elektrostaticky nanášeným práškovým vypalovacím lakem, dvě vertikální libely a jedna horizontální libela.
Libela:
- Blok libely je z vysoce kvalitního akrylového skla s bezpečně zatavenými vloženými antikorozními kroužky pro odečet.
- Vysoká odolnost proti prasknutí.
- Lze měřit i v převrácené poloze na tuto skutečnost upozorňuje symbol na vodováze. Pro tento druh měření není vhodná každá libela.
- Kapalina libely je speciální fluorescentní kapalina,která vykazuje vysokou odolnost proti UV záření. Stará se nejen o to,aby bublina byla snadno odečitatelná, ale i o to, aby se nepohybovala příliš rychle, nebo příliš pomalu. Pro dobrý odečet je důležitá i velikost bubliny.
- Přesné odečtení je možné za teplot od –20 °C do +40 °C.
- Elektrostatický náboj: Ovlivnění chodu libely a tím i přesnosti elektrostatickým nábojem je u libel STABILA vyloučeno.
- Držák bloku libely je vysoce kvalitní plastový obal spojující blok libely a profil vodováhy. Jednou z nejpřesnějších metod je systému chycení libely, patentovaný firmou STABILA. Po vstříknutí nesmršťující se syntetické pryskyřice vznikne stálé a nerozebíratelné spojení, bez vnitřních pnutí.Nastavení držáku je provedeno před vytvrzením syntetické pryskyřice a zaručuje tak trvale velkou přesnost.
Profil vodováhy:
- Profil zajišťuje prodloužení libely a proto musí být z trvanlivého materiálu bez deformujícího napětí. Tento materiál spojuje vysokou užitnost,malou váhu a velmi dobrou manipulaci. Firma STABILA jde ještě o krok dále.Podle použití vodováhy jsou zvoleny různé průřezy profilů a tloušťky stěny.
- Nezanedbatelná je úprava profilu pro uchycení bloku libely.Přitom je možné si všimnout, že na jedné straně je pevnost profilu,pokud možno co nejméně snížena a na druhé straně je zajištěna, pokud možno dobrá viditelnost libely. U vodováh firmy STABILA je úhel pohledu pro horizontální libelu až 300°.
Plastové koncovky:
Aby bylo možno měřicí plochu bezpečně chránit, jsou koncové uzávěry z pevné umělé hmoty pevně a trvale vsazeny. Aby bylo docíleno dobré absorpce nárazů, musí být přesahující výška dostatečně dimenzována pro dutý profil vodováhy. Firma STABILA proto nabízí koncové uzávěry s přídavnými praktickými funkcemi.
Technické parametry:
Délka vodováhy: 120 cm
Přesnost měření v základní poloze: mm/m
Přesnost měření v převrácené poloze: NE
Libela horizontální: ANO
Libela vertikální: ANO
Libela otočná: NE
Magnetická: NE
Úchyty: NE
Odolnost: vysoká
Povrchová úprava: práškový vypalovací lak
Materiál: hliník
Profil materiálu: pravoúhlý, silný
Barva: šedá
Parametr | Hodnota |
---|---|
Délka | 120 cm |
Počet libel | 3 ks |
Přesnost | 0,5 mm/m |
Přesnost -převrácená poloha | 0,75 mm |
Úchyty | Ne |
Magnety | Ne |
